SH中开泵
2015-05-14 15:53:00 来源:本站 浏览:3934

本系列泵的吸入口和吐出口均在水泵轴心线下方,呈水平方向,并与轴线垂直。泵壳中开,泵盖用螺栓、定位销固定在泵体上,无需拆卸管路及原动机即可检修。泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套和轴承等。

   1、泵体、泵盖为铸铁制成,它们共同构成叶轮的工作室。泵体进出水法兰盘上有安装真空计和压力表的管螺孔,管径最低处有放水的管螺孔。

   2、叶轮为双侧进水,其形状对称,出厂时经静平衡试验。用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整。

   3、轴承采用两个单列向心球轴承,用油脂润滑。

   4、轴封采用软填料密封,水泵工作时少量高压水通过中开面止的梯形凹槽流入填料腔,起水封作用。填料的松紧程度,以液体能滴滴渗出为准。

   5、泵的转向:从驱动端看,水泵轴为顺时针方向旋转。根据需要也可生产逆时针旋转的泵,订货时应特殊提出。

  装配与拆卸
1 、SH型双吸中开泵装配转子部件:依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖,挡水圈、轴承部件装在泵轴上,并套上双吸密封环,然后装上联轴器。
2、将SH型双吸中开泵转子部件装在泵体上,调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定,将轴承体压盖同固定螺钉紧固。
3、SH型双吸中开泵装上填料,放好中开面纸垫,盖上泵盖打紧螺尾柱销后,拧紧泵盖螺母,最后装上墳料压盖。但不要将填料压得太紧,填料过紧会使轴套发热,耗费功率较大,也不要压得太松,过松会使液体渗漏大,水泵效率降低。
装配完成后,用手转动泵轴,没有擦碰现象,转动比较轻滑均勻即可,拆卸可按上述装配顺序相反地进行。
  安装
1 、检査SH型双吸中开泵和电动机应无损坏。
2、SH型双吸中开泵的安装高度,加上吸入管路的水力损失,及其速度能,不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序:
① 将SH型双吸中开泵放在埋有地脚螺栓的混凝土基础上,用调整其间的楔型垫块的方法校正水平,并适当拧紧地脚螺栓,以防走动。
② 在基础与泵底脚之后灌注混凝土 。
③ 待混凝土干固后,拧紧地脚螺栓,并重新检査水泵的水平度。
④ 校正电动机轴与水泵轴的同心度。使两轴成一直线,在两轴器外圆上的同轴度允差为0.1mm,端面间隙沿圆周的不均匀度允差0.3mm(在联接进出水管路及试运行后再分别校核一遍,仍应符台上述要求)。
⑤ 在检査电动机转向与水泵转向一致后,装上联轴器及联接柱销。
4、进出水管路应另设支架支撑,不得籍泵本体支承。
5、SH型双吸中开泵与管路之间的结台面,应保证良好的气密性,尤其是进水管路,必须保证严格的不漏气,并且在装置上应无窝存空气的可能。
6、如SH型双吸中开泵安装在进水水位以上吋,为了灌泵起动,一般可装底阀。也可采用真空引水的方法。
7、SH型双吸中开泵与出水管路之后,一般需装闸阀和止回阀(扬程小于20米的可不用),止回阀装在闸阀后面。以上所述的安装方法是指不配带公共底座的水泵机组。

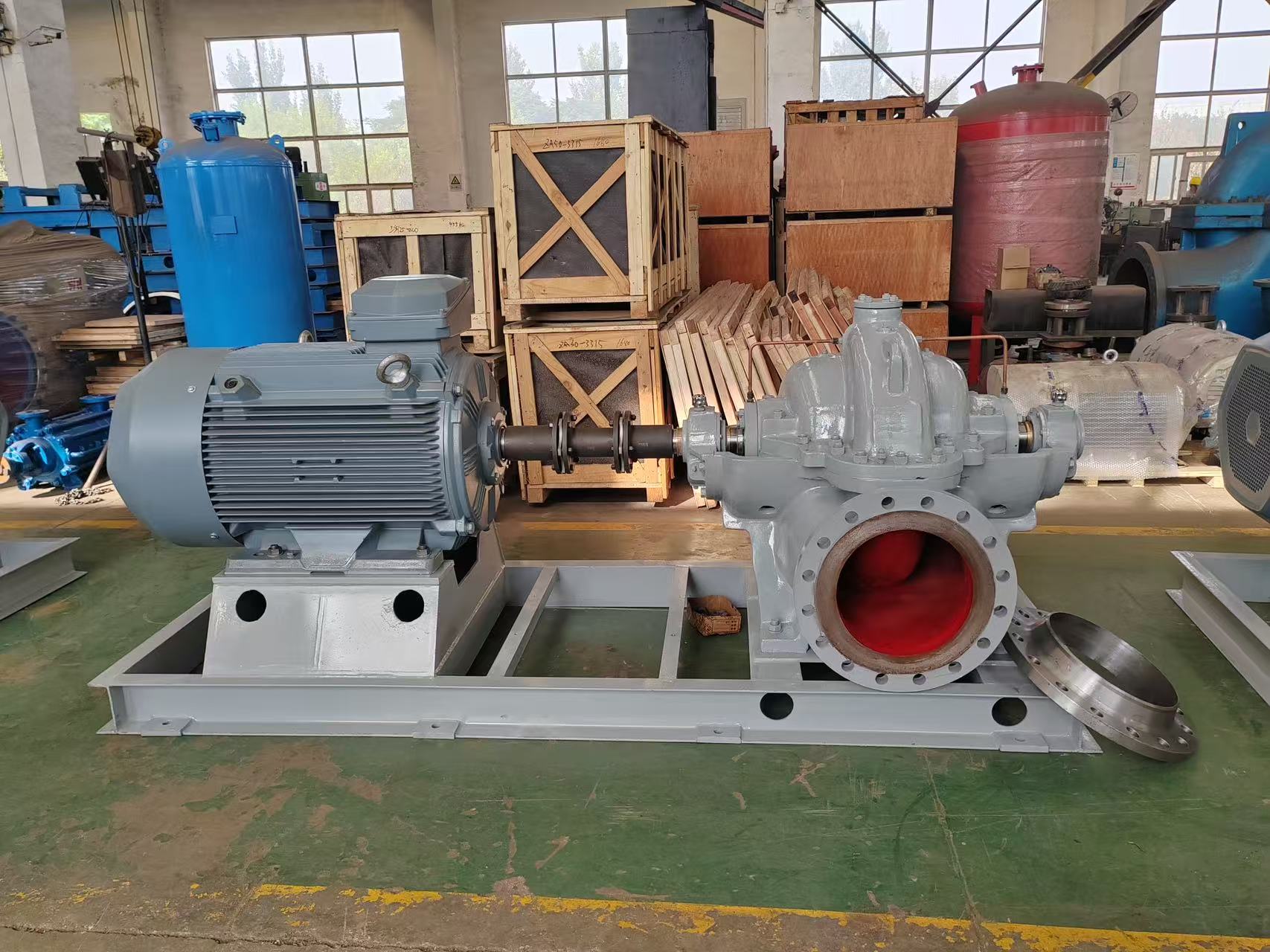

    安装配带公共底座的泵,用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求,和不配带公共底座的机组相同。

Ty
Q
(m3/h)
H
(m)
n
(r/min)
E
(%)
Hs
(m)
N
(KW)
M/kw
DR
(mm)
DC
(mm)
W
(kg)
6Sh-6
126
162
198
84
78
70
2900
72
75
74
5
40
45.8
51.0
250M-2/55
150
150
720
6Sh-6A
112
144
180
67
62
55
68
72
70
5
30
33.8
38.5
225M-2/45
615
6Sh-9
130
170
220
52
47.6
35
74
80
67
5
25.3
27.6
31.3
200L2-2/37
570
6Sh-9A
120
144
180
43.8
40
35
72
75
70
5
18.5
20.9
24.5
200L1-2/30
540
8Sh-6
180
234
288
100
93.5
82.5
62
71
73
4.5
79.1
85.0
88.6
315S-2/110
200
200
1520
8Sh-6A
160
215
265
85.1
75.6
70.2
61
69
71
4.5
60.8
64.2
71.4
280M-2/90
1180
8Sh-9
213
288
351
69
62.5
50
74
80
80.5
5.3
4.5
3
55
61.3
67.8
280S-2/75
1060
8Sh-9A
180
270
324
54.4
46
37.5
65
70
65
5.5
5.0
3.8
41
48.3
51
250M-2/55
905
Ty
Q
(m3/h)
H
(m)
n
(r/min)
E
(%)
Hs
(m)
N
(KW)
M/kw
DR
(mm)
DC
(mm)
W
(kg)
8sh-13

216
288
342

48
41.3
35
2900
81
85
81
5.0
3.6
1.8
34.9
38.1
40.2
225M-2/45
200
250
750
8sh13-A
198
270
310
43
36
31
76
80
76
5.2
4.2
3.0
30.5
33.1
34.4
200L22/37
690
10sh-6
360
486
612
71
65.1
56
1450
76
79
72
6
691.5
109
129.6

Y315M-4/132
JS115-4/135

250
250
2070
10sh-6A
342
468
540
61
54
50
74
77
75
6
76.7
89.4
98
Y315S-4/110
JS114-4/115
1690
10sh-9
360
486
612
42.5
38.5
32.5
75
83
80
6
55.5
61.5
67.7
280S-4/75
1350
10sh-9A
324
468
576
35.5
30.5
25
78
85
82
6
40.2
45.7
47.8
250M1-4/45
1180
10sh-13
360
486
576
27
23.5
19
80
86
82
6
33.1
36.2
36.4
225M-4/45
1085
10sh-13A
342
414
482
22.2
20.3
17.4
80
83
80
6
25.8
27.6
28.6
225S-4/37
1050
10sh-19
360
486
576
17.5
14
11
80
85
78
6
21.4
21.8
22.1
200L-4/30
1000
10sh-19A
320
432
504
13.7
11
8.6
78
82
75
6
15.4
15.8
15.8
180L4-4/22
900
12sh-6
590
792
936
98
90
82
74
80
75
5.4
4.5
3.5
213
245
279
Y355-4/315/6KV
JS138-4/300/6KV
JS128-4/300
300
300
3000
3340
3200
12sh-6A
576
755
918
86
78
70
71
74
71
5.5
4.7
3.6
190
217
246
Y355-4/280/6KV
JS137-4/260/6KV
JS127-4/260
2950
3040
2900
12sh-6B
540
720
900
72
67
57
76
73
70
5.0
4.9
3.8
151
180
200
Y355-4/280/6KV
JS137-4/260/6KV
JS127-4/260
2900
3040
2800
12sh-9
576
792
972
65
58
50
80
84
79
4.5
128
149
168
Y355-4/250/6KV
JS137-4/260/6KV
JS117-4/180
2580
2870
2650
12sh-9A
530
720
893
55
49
42
80
83
78
4.5
99.2
116
131
Y315L1-4/160
JS116-4/155
1860
1800
12sh-9B
504
684
835

47.2
43
37

79
82
78
4.5
82.5
97.7
108
Y315M-4/132
JS115-4/135
1860
1830
12sh-13
612
792
900
38
32.2
25.5
83
87
80
4.5
76.2
79.8
78.1
280M-4/90
1880
12sh-13A
550
720
810
31
26
20.5
80
84
78
4.5
58
60.7
58.1
280S-4/75
1780
12sh-19
612
792
935
23
19.4
14
81
84
75
4.5
47.3
49.8
47.6
250M-4/55
1515
12sh-19A
504
720
900
20
16
11.5
79
82
75
4.5
34.8
38.3
37.6
225M-4/45
1380
12sh-28
611
792
900
14.5
12
10
80
83
74
4.5
30.3
31.2
33.1
225S-4/37

1345
12sh-28A
522
685
792
11.8
10
8.7
75
80
77
4.5
22.4
23.3
24.4
200L-4/30
1330
Ty
Q
(m3/h)
H
(m)
n
(r/min)
E
(%)
Hs
(m)
N
(KW)
M/kw
DR
(mm)
DC
(mm)
W
(kg)
14sh-6
850
1250
1663
140
125
100
1470
72
81
73
3.5
450
525
620
Y450-4/710/6KV
JS158-4/680/6KV
350
350
1580
14sh-6A
800
1180
1570
125
112
90
70
78
70
3.5
39.1
462
550
Y150-4/630/6KV
JS158-4/680/6KV
1580
14sh-6B
745
1100
1460
108
96
77

70
77
72.5

3.5
313
373
422
Y400-4/500/6KV
JS1410-4/500/6KV
1580
14sh-9
972
1260
1440
80
75
65
79
84
80
3.5
268
306
319
Y400-4/400/6KV
JS148/-4/440/6KV
1200
14sh-9A
900
1170
1330
70
65
56
78
84
79
3.5
220
247
257
Y355-4/315/6KV
JS138-4/300/6KV
JS128-4/300
1200
14sh-9B
826
1080
1225
59
55
47.5
75
82
77
3.5

178
198
206

Y355-4/315/6KV
JS137-4/260/6KV
JS127-4/260
1200
14sh-13
972
1260
1480
50
43.8
37
81
84
79
3.5
164
179
188
Y355-4/220/6KV
JS136-4/220/6KV
JS126-4/225
1105
14sh-13A
864
1120
1330
41
36
30
80
84
79
3.5

121
130
136

Y355-4/220/6KV
JS136-4/220/6KV
JS126-4/125
1105
14sh-19
971
1260
1440
32
26
22
85
88
82
3.5
99.7
102
95.7
Y315M-4/132
JS115-4/135
880
14sh-19A
864
1120
1296
26
21.5
16.5
80
85
73
3.5
76.5
77
80
Y315S-4/110
JS114-4/115
880
14sh-28
971
1260
1440
20
16.2
13.4
82
85
75
3.5
64.4
65.3
70
280S-4/75
760
14sh-28A
864
1044
1260
16
13.4
10
75
80
71
3.5
50.2
47.6
48.4
250M-4/55
760
20sh-6
1450
2016
2300
108
98.4
89
970
72.5
79.5
76
4
585
680
735
Y500-6/800/6KV
500
500
4330
20sh-6A
1349
1870
2140
93
85
77
70
77
74
3.6
490
564
607
Y450-6/500/6KV
JS1510-6/650/6KV
4330
20sh-9
1150
2016
2450
66
59
50
82
83
77
4
340
390
433
Y450-6/500/6KV
JS158-6/550/6KV
2750
20sh-9A
1405
1910
2270
58
50
42
74
75
72
4
300
347
360
Y400-6/400/6KV
JS1410-6/380/6KV
2750
20sh-9B
1763
42
74
4
273
Y400-6/355/6KV
JS1410-6/380/6KV
2750
20sh-13
1550
2016
2410
40
35.1
30
82
88
80
4
20
219
247
Y400-6/280/6KV
JS148-6/310/6KV
JS137-6/280
2340
20sh-13A
1870
31
85
4
186
Y355-6/250/6KV
JS148-6/310/6KV
JS136-6/240
400
2340
20sh-19
1620
2016
2340
27
22
15
80
82
70
4
148
147
137
JS136-6/180/6KV
JS127-6/185
2010
20sh-19A
1296
1870
2016
23
17
14
73
80
76
4
111
108
101
Y315LM-3/132
JS125-6/130
2010
20sh-28
1620
2016
2325
15.2
12.8
10.6
85
89
86
4
78.9
79
78
Y315LM-6/110
JS117-6/115
2000
Ty
Q
(m3/h)
H
(m)
n
(r/min)
E
(%)
Hs
(m)
N
(KW)
M/kw
DR
(mm)
DC
(mm)
W
(kg)
20sh-9
2750
3420
3930
87
71
60
960
87
91
88
1.3
689
727
730
Y500-6/900/6KV
600
500
4300
24sh-9A
2550
3168
3640
64
61
53
86
90
86
2.5
516
585
610
Y500-6/710/6KV
JS1512-6/780/6KV
4300
24sh-9(J)
2600
39
730
90
4.8
319
Y450-8/40/6KV
JS380-8/380/6KV
4300
24sh-13
3502
3168
3499
56
47.4
38
970
83
88
80
2.5
460
465
426
Y450-6/560/6KV
JS158-6/560/6KV
3200
24sh-19
2480
3170
3960
37
32
22
86
89
85
2.5
295
310
279
Y400-6/400/6KV
JS1410-6/380/6KV
500
2550
24sh-19A
2304
2880
3600
31.5
27
20
84
89
85
2.5
235
238
231
Y400-6/280/6KV
JS148-6/310/6KV
JS137-6/280
2550
24sh-28
2340
2880
3420
23.5
21
18
80
85
81
2.5
187
195
207
Y355-6/250/6KV
JS136-6/240
2500
24sh-28A
2340
2880
3420
17.5
15.5
13
77
82
79
2.5
145
148
154
Y355-6/220/6KV
JS136-6/180/6KV
JS127-6/185
2500
32sh-19
4700
5500
6010
6460
35
32.5
28.9
25.4
730
78
84
84
80
3.5
575
580
567
567
Y500-8/630/6KV
JS1512-8/630/6KV
800
600
5100
32sh-19A
4550
5310
5800
6250
31
29
26.5
23
78
84
84
80
3.5
492
500
496
487
Y500-8/560/6KV
JS1512-8/570/6KV
上一篇:
关键词: SH中开泵
联系方式
地址:淄博市博山区源泉工业园
邮编:255204
电话:0533-4813777
传真:0533-4813998
手机:13365333035
http://www.zbkailun.com
E-mail:zbkailun@163.com

友情链接: 液压双辊破碎机 氧化铝球 抽芯机 lng潜液泵 稀油站 淄博破碎机 博山油泵 清水离心泵 罗茨风机 热水潜污泵 辊式破碎机 水泥土搅拌桩 玻璃蜡台 tdy75电动滚筒 微电机 挤奶机 三轮吸污车
淄博凯伦泵阀制造有限公司 版权所有 鲁ICP备12025794号-1 电话:0533-4813777 传真:传真:0533-4813998
信息公示
